Vorlesung 01: Graphisches Lösen

Grundlagen Operations Research

Organisatorisches

Herzlich willkommen!

Grundlagen Operations Research

• Prof. Dr. Knut Haase, Simon Rienks, Fiona Sauerbier und Dr. Tobias Vlćek
• Institut für Logistik, Verkehr und Produktion
• University of Hamburg Business School
• Ein forschungsorientiertes Modul mit starkem Praxisbezug

Aufbau der Veranstaltung

1. Vorlesung (2 SWS): die zwölf Themen des Kurses
2. Übungen (1 SWS): Übungsvideos + Julia-Aufgaben, alle zwei Wochen
3. Besprechungen (1 SWS): Fragen & Aufgabenvorstellung (bis 2 Bonuspunkte)
4. Klausurtrainer (freiwillig): Übungsaufgaben in OpenOlat (bis 6 Bonuspunkte)

Details finden Sie im Syllabus und in den häufigen Fragen.

Warum sich der Aufwand lohnt

Die Klausur: 90 Minuten, 90 Punkte, dazu bis zu 8 Bonuspunkte. Auswertung eines früheren Wintersemesters:

• Klausurtrainer ≥ 4 Punkte, keine Besprechungs-Bonuspunkte: im Schnitt +12 Punkte in der Klausur.
• Klausurtrainer ≥ 4 Punkte und ≥ 2 Besprechungs-Bonuspunkte: im Schnitt +18 Punkte.

Bonuspunkte zählen erst ab einer bestandenen Klausur (mind. 4,0).

Inhalte der Veranstaltung

1. Lineare Optimierung
2. Graphentheoretische Grundlagen
3. Das klassische Transportproblem
4. Ganzzahlige Optimierung: Branch & Bound
5. Netzplantechnik
6. Optimierung bei mehrfacher Zielsetzung
7. Modellierung

Software: Julia statt GAMS

WichtigNeu: Wir modellieren mit Julia

In dieser Veranstaltung lösen wir Optimierungsprobleme mit Julia, dem Paket JuMP und dem Solver HiGHS. Julia ersetzt GAMS vollständig und ist klausurrelevant.

• Einstieg ohne Vorkenntnisse: siehe Julia · Installation & Setup
• Organisation weiterhin über OpenOlat und den Klausurtrainer

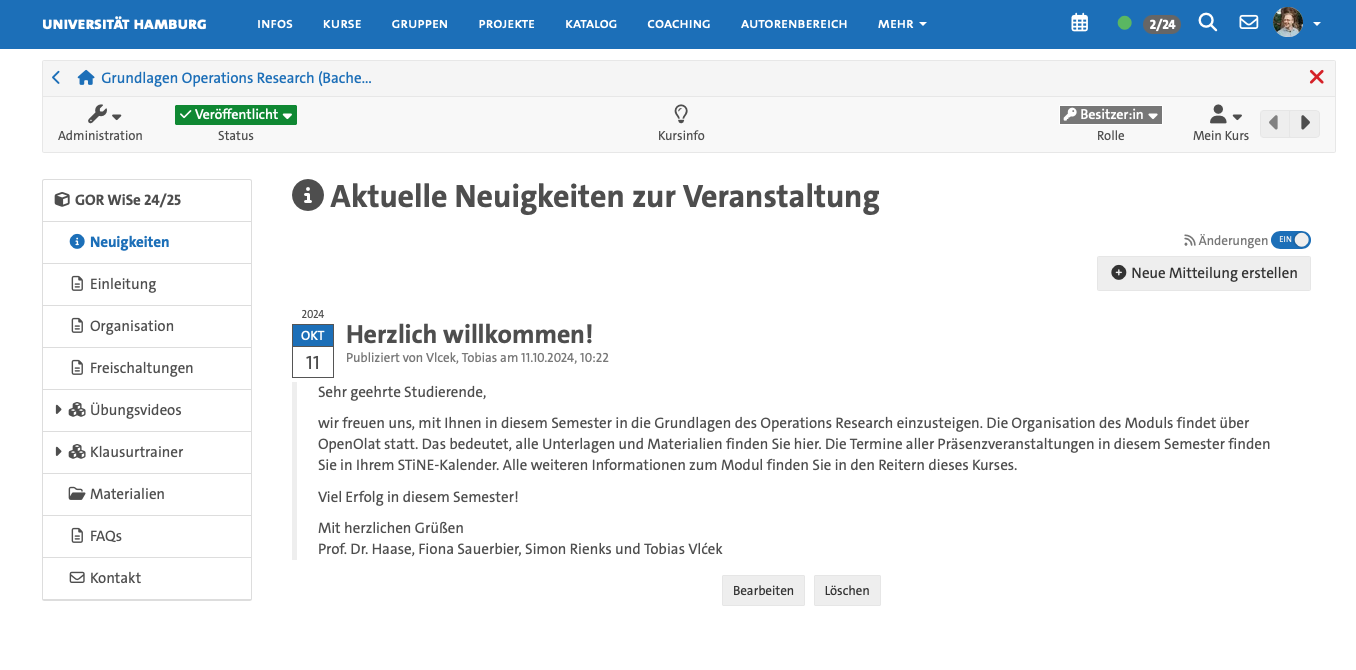

OpenOlat

Noch nie mit OpenOlat gearbeitet?

Wir laden Sie erst in den Kurs ein, nachdem Sie sich einmal angemeldet haben, bitte zeitnah:

openolat.uni-hamburg.de

Praxisrelevanz

Crowd Management in Mekka

Haase u. a. (2016)

Planung der Pilgerströme

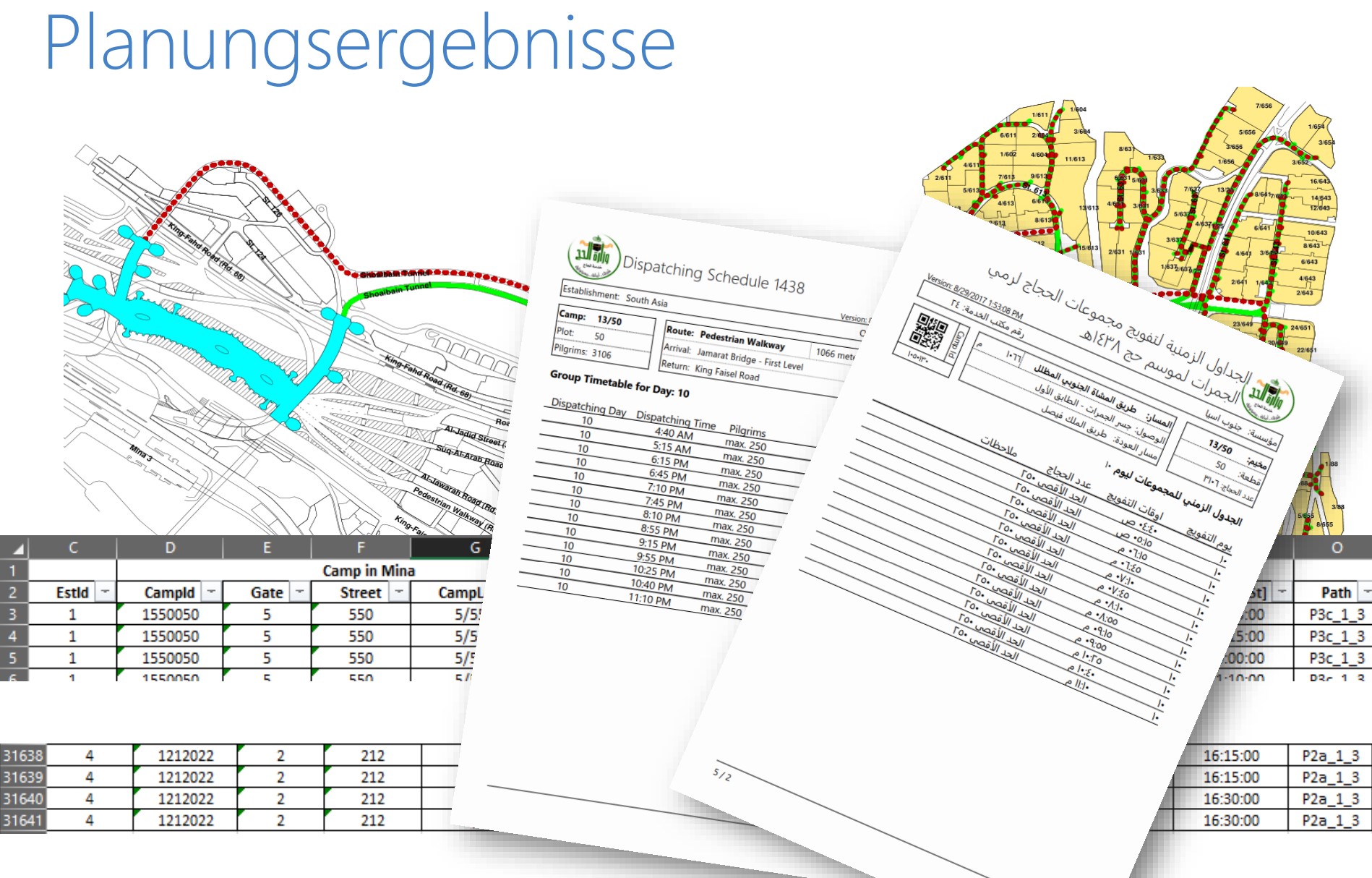

• Zeitpläne und Routen für die Pilgerströme zur Haddsch
• Modell: Path Assignment and Timetabling

Metro-Zufluss in Doha

Vlćek u. a. (2023)

Gesteuerter Metro-Zufluss

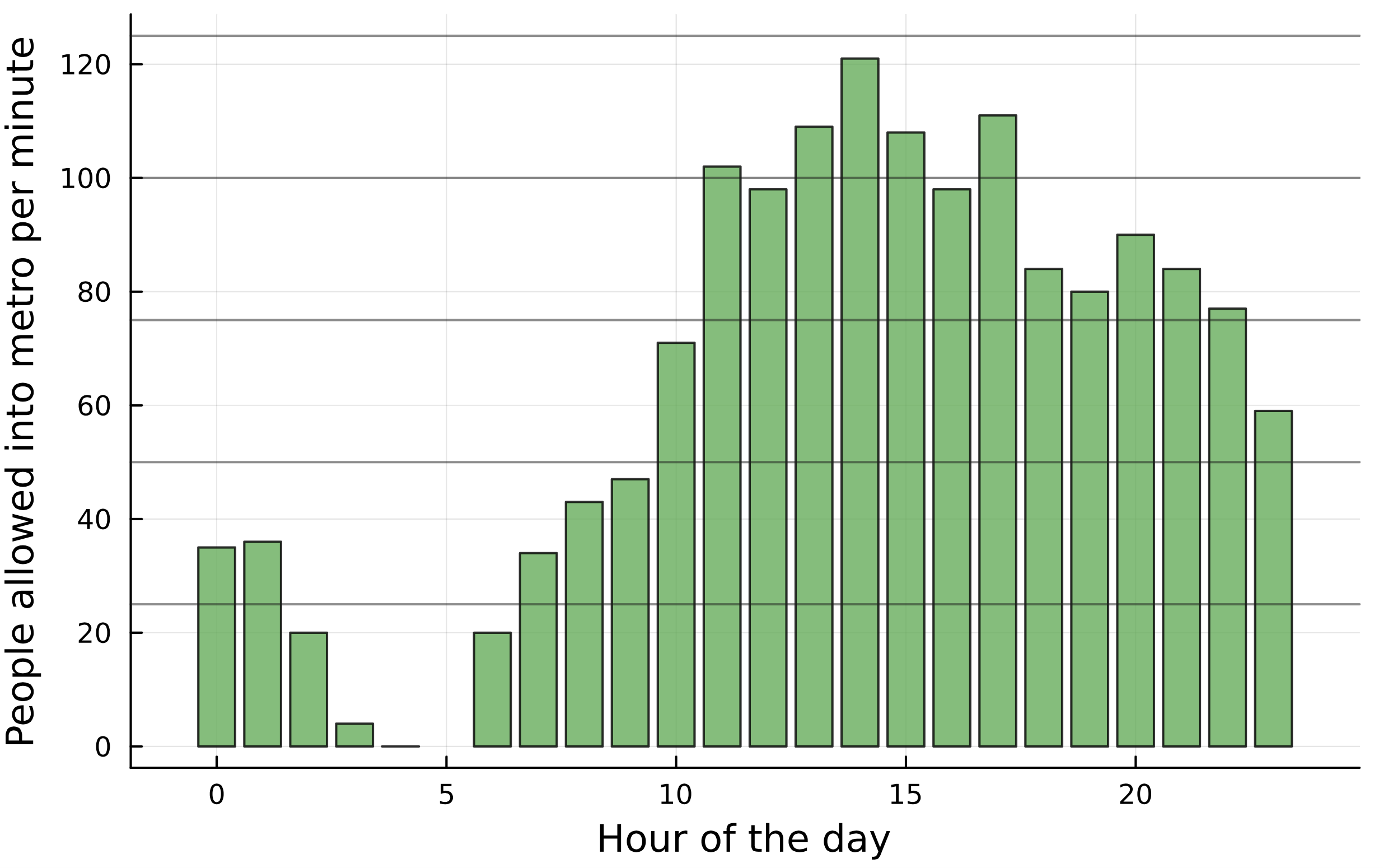

• Einlasssteuerung nach Großveranstaltungen
• Ergebnis: zulässige Einlassraten je Stunde

Polizei-Distriktplanung

Vlćek u. a. (2024)

Zuschnitt von Polizeibezirken

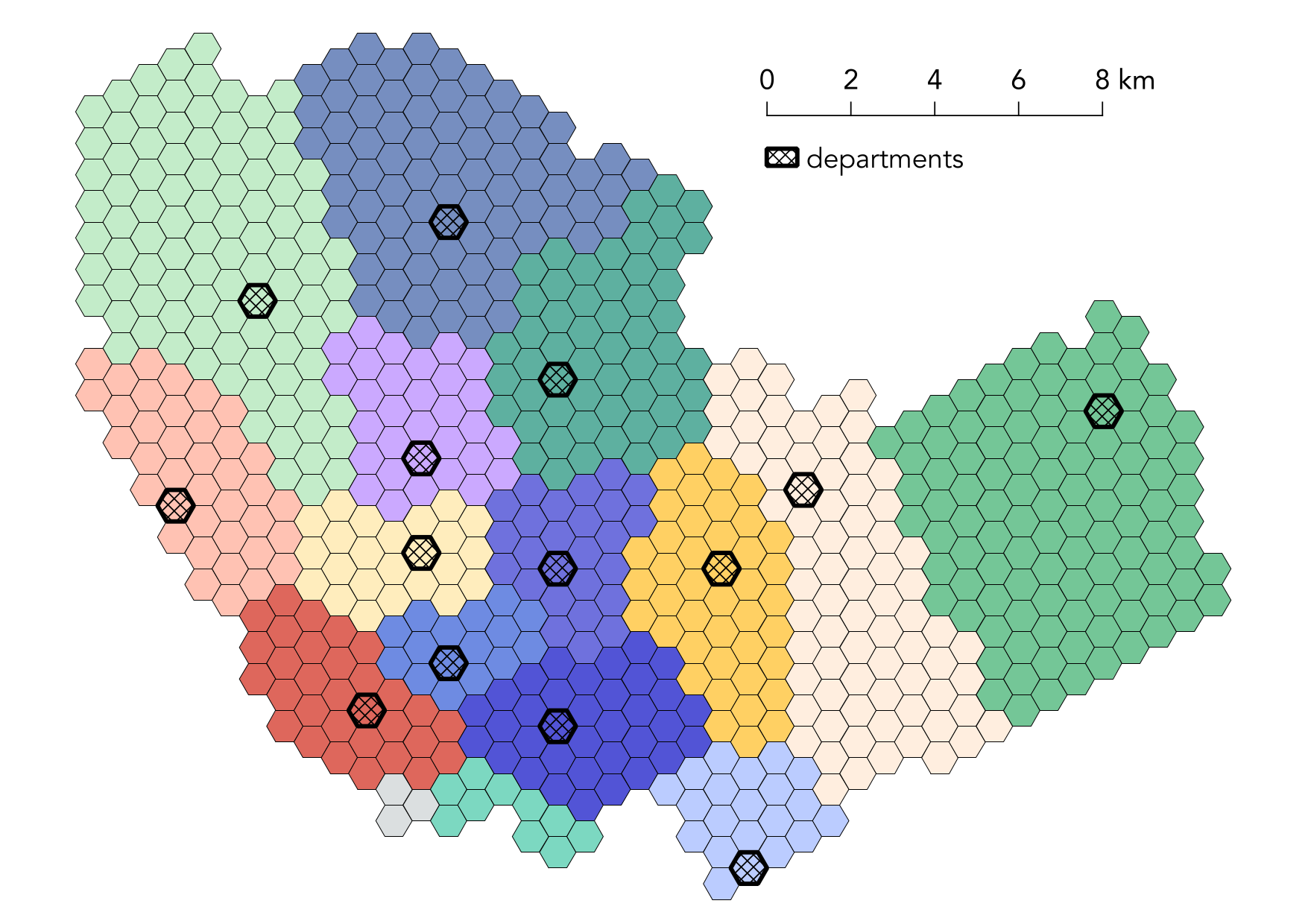

• Optimaler Zuschnitt der Bezirke um die Wachen
• Ziele: kurze Wege, ausgeglichene Auslastung

Brauerei-Produktionsplanung

Mickein u. a. (2022)

Von der Forschung in die Lehre

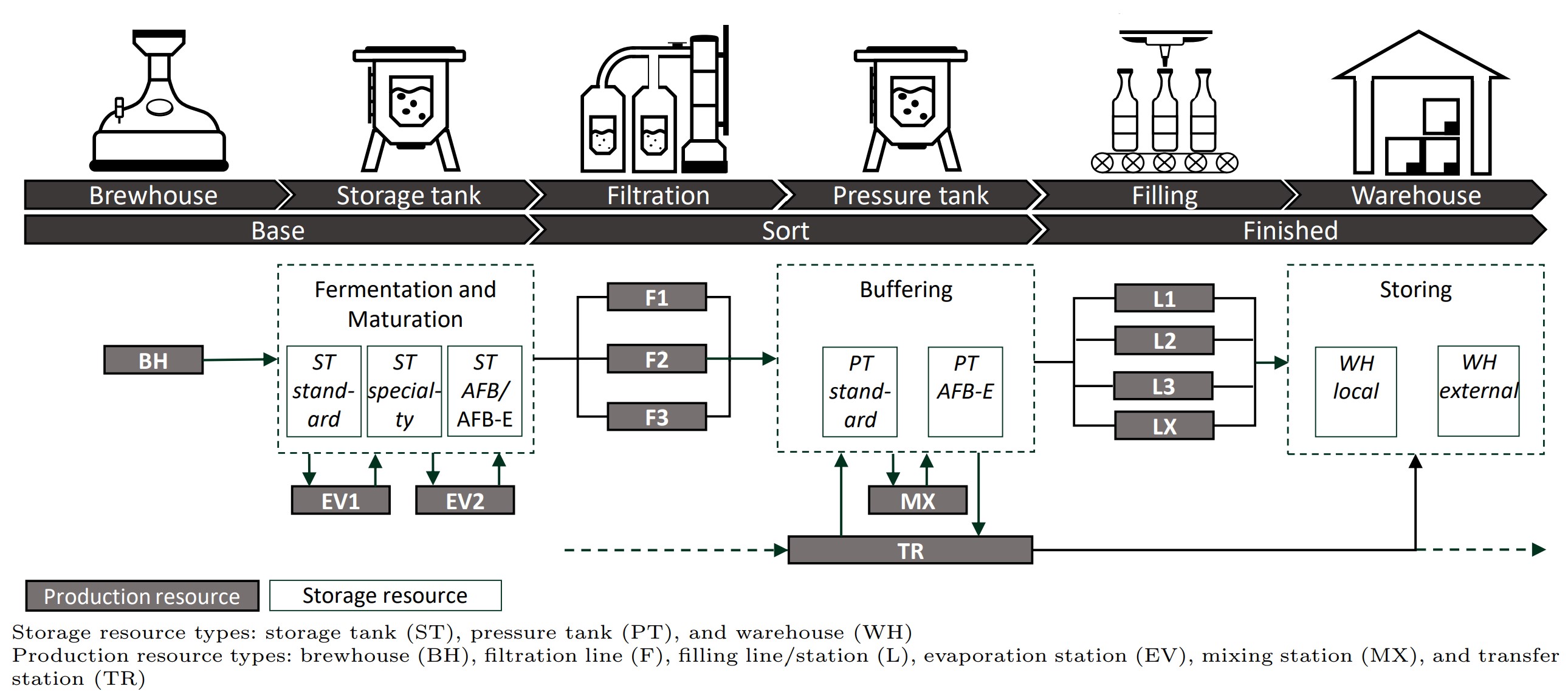

Losgrößen- & Ressourcenplanung (Brauerei): Mickein u. a. (2022)

Lehrgangsplanung: Haase u. a. (1999)

Anwendungsfelder des OR

• Flugrouten- und Crew-Planung (Desrosiers u. a. 2000)
• Bettenmanagement in Krankenhäusern (Thomas u. a. 2013)
• Einsatzplanung von Eisenbahnpersonal (Jütte u. a. 2011)
• Schiedsrichter-Zuordnung in der Baseball-Liga (Trick u. a. 2012)
• Spielpläne im Profisport (Westphal 2014)

Internationalisierung

Gesellschaften

• GOR: Gesellschaft für OR
• EURO: European OR Societies
• INFORMS: OR & Management Sciences
• IFORS: International Federation

Zeitschriften (Auswahl)

• European Journal of OR
• Management Science
• Operations Research
• OR Spectrum

Auszeichnungen

• 2021: Best Paper Award VHB
• 2021: EURO Excellence in Practice Award (Finalist, 2. Platz)
• 2015: INFORMS Franz Edelman Award (Finalist)

Lineare Optimierung

Lineares Optimierungsproblem

Ein LOP besitzt eine lineare Zielfunktion und ausschließlich lineare Nebenbedingungen.

HinweisAllgemeine Form

$$\begin{aligned} \text{maximiere } \; & F = c_1 X_1 + c_2 X_2 + \dots + c_J X_J \\ \text{u.d.N.} \quad & a_{i1} X_1 + \dots + a_{iJ} X_J \le b_i \quad \forall i \\ & X_j \ge 0 \quad \forall j \end{aligned}$$

$X_j$ Entscheidungsvariable, $c_j$ Zielkoeffizient, $a_{ij}, b_i$ Parameter.

Eine Tour, zwei Angebote

Beispiel aus der Logistik

Ein Frachtführer bedient die Relation Hamburg–Kiel. Für eine Fahrt stehen noch 5 Palettenstellplätze zur Verfügung; die Zuladung darf 9 Tonnen nicht überschreiten. Über eine Frachtbörse erhält er zwei Auftragsangebote.

WichtigFragestellung

Wie viele Paletten je Angebot maximieren seine Erlöse ($F$)?

Die Daten

Auftrag	Stückerlös	Paletten	Tonnen
1	20	1	1
2	30	1	3
LKW-Kapazität		5	9

Gesucht: die erlösmaximale Übernahme an Aufträgen.

Warum grafisch lösen?

TippIdee

Bei zwei Entscheidungsvariablen können wir jede zulässige Lösung als Punkt in der Ebene zeichnen. Die Zielfunktion wird zu einer Geraden, die wir so weit wie möglich in Richtung besserer Werte verschieben.

Das gibt uns ein Gefühl dafür, warum die optimale Lösung an einer Ecke des zulässigen Bereichs liegt, bevor wir später rechnerisch (Simplex) vorgehen.

Zielfunktion

Entscheidungsvariablen

• $X_1$: Abnahmemenge gemäß Auftrag 1
• $X_2$: Abnahmemenge gemäß Auftrag 2
• $F$: Erlöse in EUR

$$\text{maximiere } F(X_1, X_2) = 20\,X_1 + 30\,X_2$$

Zielfunktionsgerade für $F = 60$

Wir geben einen Zielwert vor, z. B. $F = 60$:

$$60 = 20\,X_1 + 30\,X_2$$ $$\Rightarrow\; X_2 = 2 - \tfrac{2}{3}\,X_1$$

• $X_1 = 0 \Rightarrow X_2 = 2$
• $X_2 = 0 \Rightarrow X_1 = 3$

Jeder Punkt liefert denselben Erlös.

Zielgerade verschieben

Erhöhen wir den Zielwert auf $F = 90$:

$$90 = 20\,X_1 + 30\,X_2$$ $$\Rightarrow\; X_2 = 3 - \tfrac{2}{3}\,X_1$$

• $X_1 = 0 \Rightarrow X_2 = 3$
• $X_2 = 0 \Rightarrow X_1 = 4{,}5$

Die Gerade wandert parallel nach rechts oben.

Nebenbedingung: Paletten

Je Abnahmemenge eine Palette, höchstens 5:

$$X_1 + X_2 \le 5$$

Grenzgerade $X_2 = 5 - X_1$:

• $X_1 = 0 \Rightarrow X_2 = 5$
• $X_2 = 0 \Rightarrow X_1 = 5$
• zulässig: auf oder unterhalb

Nebenbedingung: Ladegewicht

Auftrag 1 wiegt 1 t, Auftrag 2 wiegt 3 t, höchstens 9 t:

$$X_1 + 3\,X_2 \le 9$$

Grenzgerade $X_2 = 3 - \tfrac{1}{3}\,X_1$:

• $X_1 = 0 \Rightarrow X_2 = 3$
• $X_2 = 0 \Rightarrow X_1 = 9$

Der zulässige Bereich

Beide Restriktionen gleichzeitig erfüllt (und $X_1, X_2 \ge 0$):

$$\begin{aligned} X_1 + X_2 &\le 5 \\ X_1 + 3\,X_2 &\le 9 \end{aligned}$$

Die Schnittmenge bildet den konvexen Lösungsraum.

Frage: Wo in dieser Fläche liegt der beste Punkt?

Optimum grafisch bestimmen

• Zielgerade parallel verschieben, solange sie den Bereich berührt

• $F = 60 \to 90$: die Gerade wandert nach außen

• $F = 120$: nur der Eckpunkt $(3, 2)$ bleibt

Die optimale Lösung

$$\begin{aligned} X_1^* &= 3 \\ X_2^* &= 2 \\ F^* &= 20\cdot 3 + 30\cdot 2 \\ &= 120 \end{aligned}$$

WichtigErgebnis

Der maximale Erlös beträgt 120 EUR.

Überprüfung der Lösung

Optimalwerte $X_1^* = 3$, $X_2^* = 2$:

$$\begin{aligned} \text{Paletten:} \quad & 3 + 2 = 5 \le 5 \;\checkmark \\ \text{Gewicht:} \quad & 3 + 3\cdot 2 = 9 \le 9 \;\checkmark \end{aligned}$$

Beide Restriktionen sind mit Gleichheit erfüllt. Das Optimum liegt im Schnittpunkt der beiden Grenzgeraden.

Optimum an einer Ecke

WichtigEckpunktsatz (anschaulich)

Besitzt ein lineares Optimierungsproblem eine optimale Lösung, so wird sie stets in mindestens einem Eckpunkt des konvexen Lösungsraums angenommen.

• Die Zielgerade wird verschoben, bis sie den Bereich zuletzt in einer Ecke (oder entlang einer Kante) berührt.
• Klassische Verfahren suchen daher systematisch Eckpunkte ab $\Rightarrow$ Grundidee des Simplex-Algorithmus (Vorlesung 02).

Kurz gefragt

Frage: Und bei einer Minimierung?

Dieselbe Idee: die Zielgerade wandert in die andere Richtung, bis sie den Bereich zuletzt berührt: wieder ein Eckpunkt.

Exkurs: Ganzzahligkeit

Sinnvoll sind nur ganzzahlige Palettenmengen. Eigentlich müsste zusätzlich $X_1, X_2 \in \mathbb{Z}$ gefordert werden.

Das Optimum ist der Schnittpunkt der beiden bindenden Nebenbedingungen:

$$\left. \begin{aligned} X_1 + X_2 &= 5 \\ X_1 + 3\,X_2 &= 9 \end{aligned} \right\} \;\Rightarrow\; 2\,X_2 = 4 \;\Rightarrow\; X_2 = 2,\; X_1 = 3$$

Dass dieser Schnittpunkt zufällig ganzzahlig ist, ist ein Glücksfall. Im Allgemeinen ist Ganzzahligkeit nicht garantiert (→ Vorlesung 08).

Formalisierung als LOP

$$\begin{aligned} \text{maximiere } \; & F(X_1, X_2) = 20\,X_1 + 30\,X_2 \\ \text{u.d.N.} \quad & X_1 + X_2 \le 5 \\ & X_1 + 3\,X_2 \le 9 \\ & X_1, X_2 \ge 0 \end{aligned}$$

HinweisFreie Variablen

Darf eine Variable auch negativ sein, ersetzt man sie durch $X_j = X_j^{+} - X_j^{-}$ mit $X_j^{+}, X_j^{-} \ge 0$.

Zum Gleichungssystem

Frage: Wie wird aus einer Ungleichung eine Gleichung?

Wir ergänzen Schlupfvariablen $Y_1, Y_2 \ge 0$:

• $X_1 + X_2 \le 5 \;\Rightarrow\; X_1 + X_2 + Y_1 = 5$
• $X_1 + 3X_2 \le 9 \;\Rightarrow\; X_1 + 3X_2 + Y_2 = 9$
• Zielfunktion: $-20\,X_1 - 30\,X_2 + F = 0$

Eine Schlupfvariable erfasst den nicht genutzten Rest einer Restriktion.

LOP und Gleichungssystem

Lineares Optimierungsproblem

$$\begin{aligned} \max \; & 20 X_1 + 30 X_2 \\ & X_1 + X_2 \le 5 \\ & X_1 + 3 X_2 \le 9 \\ & X_1, X_2 \ge 0 \end{aligned}$$

Gleichungssystem

$$\begin{aligned} X_1 + X_2 + Y_1 &= 5 \\ X_1 + 3 X_2 + Y_2 &= 9 \\ -20 X_1 - 30 X_2 + F &= 0 \end{aligned}$$

Das Gleichungssystem ist die Grundlage des Simplex-Algorithmus (Vorlesung 02).

Lösung mit Julia

Modellierung mit JuMP

Dasselbe Problem, gelöst mit Julia, JuMP und HiGHS:

using JuMP, HiGHS

modell = Model(HiGHS.Optimizer)
set_silent(modell)

@variable(modell, X1 >= 0)   # Abnahmemenge Auftrag 1
@variable(modell, X2 >= 0)   # Abnahmemenge Auftrag 2

@objective(modell, Max, 20X1 + 30X2)     # Umsatzerlöse in EUR

@constraint(modell, Paletten, X1 + X2 <= 5)     # max. 5 Paletten
@constraint(modell, Gewicht,  X1 + 3X2 <= 9)    # max. 9 Tonnen

optimize!(modell)
println("F* = ", objective_value(modell),
        " mit X1 = ", value(X1), ", X2 = ", value(X2))

F* = 120.0 mit X1 = 3.0, X2 = 2.0

Ergebnis

Die Zelle liefert die bereits grafisch bestimmte Lösung:

WichtigOptimale Lösung

$$F^* = 120, \quad X_1^* = 3, \quad X_2^* = 2$$

So können Sie Ihre Handrechnungen jederzeit überprüfen, mehr dazu im Abschnitt Julia.

Zusammenfassung

Das Wichtigste auf einen Blick

• Ein LOP hat eine lineare Zielfunktion und lineare Nebenbedingungen.
• Bei zwei Variablen lösen wir grafisch; das Optimum liegt an einer Ecke.
• Schlupfvariablen ergeben das Gleichungssystem: Basis für den Simplex.
• Mit Julia/JuMP lösen wir dasselbe Modell rechnerisch.
